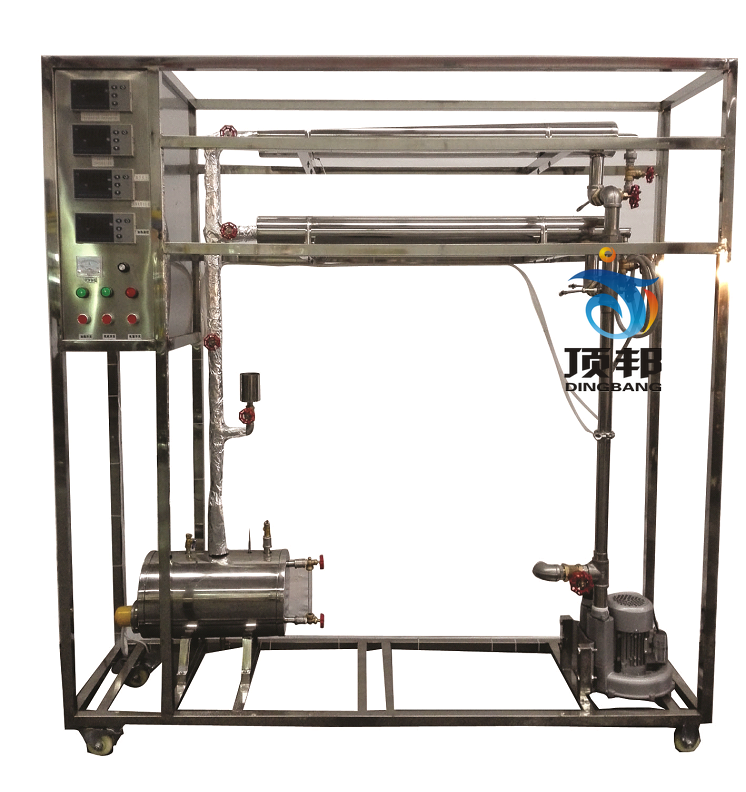

化工传热综合实验装置


技术指标说 明
装置特点1、整个装置美观大方,结构设计合理,整体感强,具备强烈的工程化气息,能够充分体现现代化实验室的概念。
2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
3、本给热系数测定实验装置以空气和水蒸汽为介质,采用水蒸汽-空气换热体系,数据测量准确,实验效果理想,自动化程度高。
4、整套实验装置可根据用户要求,选择采用光滑管与强化换热管,进行两种换热形式的效果对照。
5、采用工业化自动蒸汽发生器提供蒸汽源,操作简洁、方便,更为安全。
6、蒸汽发生器设计有安全水封,消除安全阀失灵带来的安全隐患。
7、整套设备除去特殊材料外均采用工业用304全不锈钢材料制作,整体进行精细抛光处理,体现整个装置的工艺完美性。
8、装置设计可360度观察,实现全方位教学与实验。
装置功能1、通过对空气-水蒸气简单套管换热器的实验研究,掌握对流传热系数的测定方法,加深对其概念和影响因素的理解。并应用线性回归分析方法,确定关联式Nu=ARemPr0.4中常数A、m的值。
2、通过对管程内部插有螺旋线圈的空气—水蒸气强化套管换热器的实验研究,测定其准数关联式Nu=BRem中常数B、m的值和强化比Nu/Nu0,了解强化传热的基本理论和基本方式。
3、求取简单套管换热器、强化套管换热器的对流传热系数αi总传热系数Ko。
4、了解热电偶、热电阻温度计的使用。
设计参数普通传热管:
空气流量:4-40m3/h,空气温度:常温-60℃,常压操作。
雷诺准数Re:104—5*104,努塞尔准数Nu:40-120,普兰德准数Pr:0.7。
对流传热系数αi:50-150 W/m2·℃。
强化传热管:
空气流量:4-40m3/h,空气温度:常温-60℃,常压操作。
雷诺准数Re:104—5*104,努塞尔准数Nu:40-120,普兰德准数Pr:0.7。
对流传热系数αi:100-200 W/m2·℃;强化比:1.3--2.0。
公用设施水:装置自带304不锈钢自动蒸汽发生器,连接自来水,实验时水蒸气进入换热器。
电:电压AC220V,功率4.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
气:空气来自风机(自带气源)。
实验物料:水蒸汽---空气,外配设备:无。
主要设备普通传热管:内管内径d=18mm,内管外径De=20mm(紫铜管)。
外管内径d=52mm,外管外径De=57mm(304不锈钢管),管长1200mm。
强化传热管:内管内径d=18mm,内管外径De=20mm(紫铜管,内附螺旋线圈)。
外管内径d=52mm,外管外径De=57mm(304不锈钢管)管长1200mm。
加热釜:304不锈钢,加热功率3.0KW。配带安全阀。
孔板流量计,孔板喉径:Φ25mm,风压传感器0~10KPa。
宇电AI704M多路数字温度显示仪。
宇电AI702M多路数字温度显示仪。
宇电AI501压差数字显示仪。
宇电AI518温度控制仪(带手动功能)。
K型热电偶温度传感器7支。
鼓风机:旋涡气泵,功率 550W,最大流量70m3/h。
电器:接触器、开关、漏电保护空气开关。
304不锈钢管路、管件及阀门。
304不锈钢仪表柜:测控、电器设备在实验架上。
304不锈钢材质框架1800*500*1800mm(长×宽×高), 带脚轮及禁锢脚。
测控组成变量检测机构显示机构执行机构
风量孔板流量计压差显示仪手动调节
蒸汽温度PT100铂电阻温度控制显示仪固态调压模块
温度K型热电偶数字温度仪
